При вращении винта 8 в направлении, соответствующем смыканию пальцев (движение на схват) и передаче мощности от электродвигателя к винту, винт 5 в корпусе 5 благодаря обгонной муфте 8 свободно прокручивается и упорным подшипником в данном случае является шариковый подшипник муфты обгона 7. При передаче мощности от винта к двигателю и при вращении винта в обратном направлении вращается корпус 5. В этом случае упорным подшипником является подшипник скольжения, образованный торцом корпуса 5. При раскрытии пальцев за счет вращения электродвигателя роль упорного подшипника выполняет шариковый подшипник 4. При схвате предмета пальцами кисти па ползуне 9 возникает сила, направленная вдоль оси винта к пальцам кисти. Эта сила через винт 8 прижимает торец корпуса 5 обгонной муфты к корпусу редуктора 3 и создает условие торможения привода за счет силы трения. Винт 8 в этом случае фиксируется от проворачивания с помощью двух шариков муфты обгона 7 и специальных косых выемок в корпусе 5, что обеспечивает фиксацию пальцев кисти при схвате. Гильза предплечья обычно изготовляется из слоистого пластика по индивидуальному гипсовому слойку с культи и удерживается на культе с помощью ремешкового крепления или с помощью шинно - кожаной манжеты, называемой гильзой плеча, изготовляемой также индивидуально. В последнее время в практике протезирования широкое распространение получила так называемая неспадающая гильза предплечья (см. рис. 1).

Такое крепление освобождает от дополнительных устройств для удержания протеза на культе. По-видимому, неспадающей гильзе из-за ее преимуществ следует отдавать предпочтение при изготовлении протезов предплечья, так как опыт показывает, что она успешно может быть использована в большинстве случаев протезирования.

Механизм пассивной ротации кисти служит дли подвижного и разъемного соединения кисти с гильзой предплечья и позволяет пассивно устанавливать в нужном положении кисть при пользовании протезом. Механизм состоит из двух пластмассовых колец, одно из которых имеет углубления, распределенные неравномерно по внутреннему краю, и соединяется с гильзой предплечья. Другое кольцо имеет выступы по наружному краю, точно соответствующие углублениям в первом кольце, и соединяется с корпусом кисти.

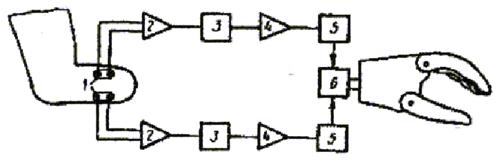

Рис 4. Блок-схема управления протезом.

При соединении гильзы с кистью кольцо с выступами заводится в кольцо с углублениями и поворачивается в нем на пол-оборота. Благодаря неравномерности расположения по окружности колец выступов н углублении, кисть прочно и в то же время подвижно с неко­торым трением соединяется с гильзой предплечья, позволяя осуществлять пассивные пронацию и супинацию кисти.

Усилители напряжения 3 (см. рис. 1), усилитель мощности 8, стабилизатор питания с электродом «Масса» 5 образуют двухканальную электронную систему управления. Система управления предназначена для усиления мощности биоэлектрических потен­циалов, отводимых мышц культи поверхностными электродами, соединенными со входами системы. Управление протезом поясняется блок-схемой (рис. 4). При напряжении (сокращении) одной из групп мышц культи предплечья биоэлектрический сигнал с этих мышц отводится одной из пар электродов 1 токоотводящего устройства и подается на вход одного из каналов системы управления. Сигнал в усилителе напряжения 2 усиливается по амплитуде. Усиленный сигнал вы­прямляется и сглаживается в активном детекторе 3, а затем усиливается по току в усилителе мощности 4. Таким образом, при сокращении управляющих мышц, т. с. при подаче на вход усилителя биоэлектрического сигнала определенной амплитуды выходное реле 5 в нагрузке усилителя мощности 4 данного канала срабатывает и подключает через своп контакты электродвигатель б привода кисти к источнику питания. Пальцы кисти, связанные с приводом, совершают при этом движение, например, сгибание. Прекращение подачи сигнала, т. е. расслабление управляющих мышц, вызывает остановку и фиксацию пальцев в данном положении. Подача биоэлектрического сигнала на вход второго канала усилителя, т. е. сокращение мышцы-антагониста, вызывает соответственно срабатывание выходного реле этого канала, и электродвигатель привода кисти подключается к источнику питания в противоположной полярности, что обусловливает вращение вала в противоположном направлении, следовательно, пальцы кисти в этом случае будут разгибаться.
